浙江杭州鋼管拋丸機是一種組合式清理鋼管內外壁的拋丸機機，通過拋丸來清理鋼管的外表面，通過拋噴丸技術對內表面進行清理，使表面的氧化皮均祛除掉。該機主要利用高效強力拋丸器拋出的高速丸流，拋打位于室體內的旋轉工件表面與內腔上，去掉其它的粘砂、銹層、焊渣、氧化皮及其雜物，使鋼管獲得精細的光潔表面。提高了漆膜與鋼材表面的附著力，并提高鋼材的抗疲勞強度和抗腐蝕能力，改善了鋼材的內在質量，延長其使用壽命。

鋼管拋丸機主要由清理室、拋丸器總成、輸送輥道、上料機構、卸料機構、螺旋輸送器、提升機、維修平臺、分離器、除塵系統及電控系統等組成。

鋼管外壁拋丸機

• 1. 拋丸器采用向上拋丸布置。由于管徑不同鋼管在輥道上輸送時其底面大致處于相同的高度，拋丸器從下向上拋射，彈丸到鋼管表面的距離基本相同，鋼丸到達工件表面的拋射速度相同，保證不同管徑的鋼管對表面的清理效果都一樣。為后續的噴涂提供相同的條件。
  2. 工件連續通過拋丸機的進出口,因清理管徑懸殊的鋼管, 為防止彈丸外飛，本機采用多層可換式密封毛刷，實現對彈丸的徹底密封。
• 3. 采用離心懸臂式新穎高效多功能拋丸器，拋丸量大，效率高，葉片更換迅速，具有整體更換之性能，維修方便。
• 4. 采用滿幕簾式BE型丸渣分離器，大大提高了分離量、分離效率及拋丸質量，減輕了對拋丸器的磨損。

結構特征

機器的結構由上料機構、送進輥道、拋丸清理機、送出輥道、下料機構、氣控系統、電控系統及除塵系統等組成。拋丸清理機由拋丸室、拋丸器總成、溜丸斗及格柵、丸渣分離器、提升機、平臺梯子欄桿、供丸系統等部件組成。本機借助PLC電氣控制，氣閥氣缸氣動控制上卸料系統, 彈丸可控閘門以及彈丸輸送等故障檢測,實現整機自動控制,從而具有生產率高、可靠性好和自動化程度程度先進等特點。

• 1、 工件清理順序
• 上料支架→ 上料機構上料→進入拋丸室 →拋丸處理（工件邊前進邊旋轉） →送出拋丸室→下料機構下料→下料支架
• 2、 彈丸循環順序
• 彈丸儲存 → 流量控制 → 拋丸處理工件 → 斗式提升機垂直提升 → 丸渣分離 →(再循環)

鋼管內壁拋丸機

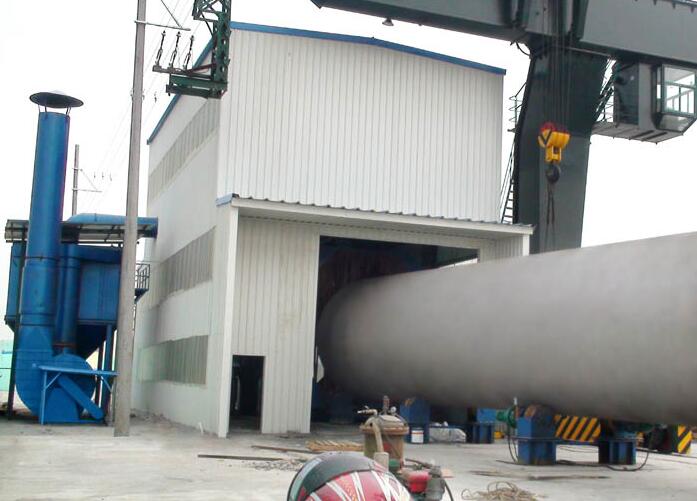

鋼管內壁拋丸機是我公司針對不同大小鋼管內壁處理的一種新型清理設備,它具有超強的處理能力.可以根據鋼管的管徑不同而選用不同的拋丸或噴丸處理設備,其中拋丸清理采用液壓馬達驅動，噴丸清理采用啟動馬達驅動。 我公司設計的有大管徑的鋼管內壁拋丸機和直徑600以下的小型鋼管噴丸機等。該設備采用自動拋丸去除表面銹蝕，利用高效拋丸器拋出的高速彈丸流束擊碎鋼管內表面上的氧化皮、銹層及其雜物，使之獲得精細的光亮表面，提高工件的抗拉和抗壓強度，為內表面涂漆保護增加附著力，達到防腐、護管、延長鋼管使用壽命之目的。清理后工件表面表面的光潔度和粗糙度符合有關的標準規定。小口徑的鋼管使用內壁噴丸機，鋼管內壁噴丸處理線，主要包括移動臺車，砂斗，噴砂罐，噴槍，噴槍承載車，鋼管承載系統，底部彈丸輸送皮帶機，斗提機，維修平臺，分離器，除塵系統，支架，氣動系統，壓縮空氣系統，電控系統。

鋼管內壁拋丸機在輸送臺車上裝有氣動上卸料系統，可以實行兩面自動上卸料，把工件放到工作位置后，移動密封室在減速機的帶動下向固定密封室的方向移動，從而密封鋼管的兩端。
